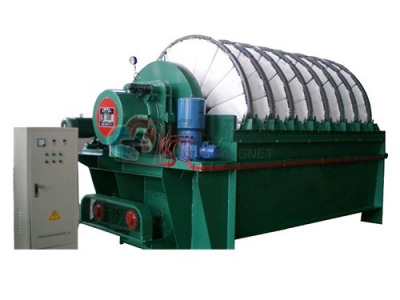

盘式真空过滤机

工作原理

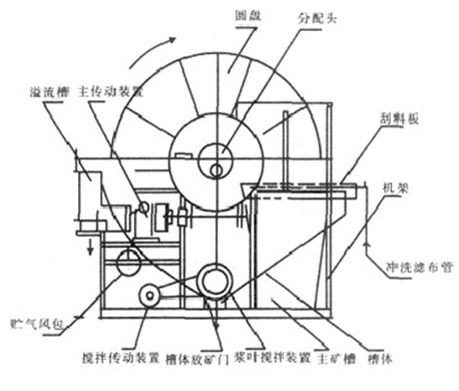

　　盘式真空过滤机由各个单独的扇形片的圆盘构成。每一个扇形片为单独的过滤单元，由滤布做成布套在扇形片上形成滤室。过滤盘由电机通过减速器及开式齿轮传动来驱动，过滤盘顺时针方向转动，滤室里的矿浆在吸附区借助于真空泵在过滤介质两侧形成的压力差，附着在过滤盘上形成滤饼后，搅拌器旋转防止固体沉淀，经过滤液管，从分配头排出。滤饼在卸料区由反吹风卸料落入排料槽，整个作业过程连续循环进行。

主要用途

●黑色矿（铁矿、锰矿）、贵金属矿（金银铜矿）、有色矿（铅锌矿）的选矿脱水。

●非金属矿（长石矿、萤石矿、红柱石矿、石墨矿、石英砂矿）的选矿脱水。

●矿山选矿尾矿的脱水。

设备特点

● 滤扇

结合现有滤扇使用的缺陷根据选矿行业的特殊性我公司重新设计了专用新型滤扇。

1、表面光滑，脱水孔分布均匀，孔率合理，滤扇和筋条的边缘均呈圆角，不但提高了脱水率，同时也延长了滤布的使用寿命。

2、滤扇头有倒角，强度高，滤扇底部有加强筋，在装配、拆卸时不易损坏、断裂。

3、筋条走向与滤扇的中心线夹角更合理流体阻力小。滤扇的有效面积大提高了过滤机的处理能力。

4、滤扇的壁厚比普通的增加了1/3，同时滤扇的重量也增加了1/3，是现在国内市场上结构合理、牢固的滤扇，平均寿命延长1.5~2倍。

● 主轴与过滤管

1、过滤管（包括轴头）采用高强度耐磨陶瓷复合钢管管壁厚不易磨损提高寿命二到三倍以上。

2、滤液管与滤扇接口处取消法兰连接，而采用模具定位直接焊接，排除了原法兰连接处防漏胶皮垫圈老化的因素，消除了可能的漏气点。

3、每扇滤扇块压板，压板两端分别用不锈钢螺栓和螺母压紧，不易生锈，便于更换滤布，劳动强度大副降低。

● 搅拌

针对铁矿粉的特殊性能，针对现在市场上过滤机容易漏和搅拌系统不耐用的特点，我公司采取以下搅拌装置，达到理想效果，并得到用户广泛好评。

1、加永磁铁——防止矿粉进入搅拌套内；

2、采用水密封；

3、采用盘根密封；

4、加轴用骨架密封圈密封；

5、轴表面进行镀铬处理不易生锈。

● 槽体

搅拌轴下方槽体内采用刚玉高分子耐磨涂层，防止槽体钢板磨损。

● 控制盘摩擦片

采用特制耐磨硼磷铸铁、刚柔相济，密封效果好，使用寿命延长2~3倍。

● 润滑和清洗

采用干油泵集中多点自动润滑，保证设备正常运行。滤布清洗采用自动清洗装置，保持了良好的脱水效果。

● 电控：

采用变频调速，以物料的浓度及流量调节，达到理想的工作效果。
